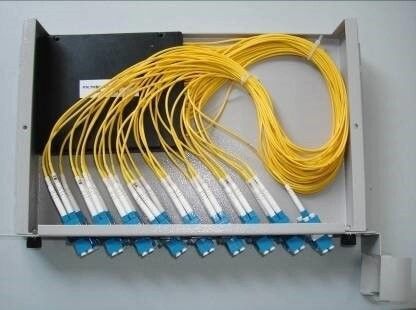

SC UPCのコネクターが付いている繊維光学のディバイダーのフレーム タイプ光学ディバイダー
製品の説明
平面の光波回路（PLC）のディバイダーは無水ケイ酸ガラスのベースプレートに基づく力のディバイダーである。2つのタイプのPLCのディバイダーがある1xNおよび2xNの。それは1-2の入力からの多数の出力に均一に光シグナルを分ける。ディバイダーは反対方向で1つの2つの繊維に多数信号を結合するために作動させることができる。番号付けは各出力の永久的な印と左舷同一証明を楽にするために付く。
技術的な変数
| 製品名 | 製品タイプ | サイズ（幅Xの深さxの高さ） mm |
| 19インチ フレームのディバイダー箱1.5U | PLC321 （SC） | 487×250×65.5 |
| 19インチ フレームのディバイダー箱1.5U | PLC321 （FC） | 487×250×65.5 |
| 19インチ フレームのディバイダー箱1.5U | PLC321 （LC） | 487×250×65.5 |
PLCの光学ディバイダーの2×N光学特徴
| 変数 | 単位 | 指示しなさい | ||||||
| 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 | ||
| 働く帯域幅 | nm | 1260~1610 | ||||||
| 挿入損失 | dB | ≤4.0 | ≤7.5 | ≤10.8 | ≤14.1 | ≤17.4 | ≤20.4 | ≤24.0 |
| 分極の関連の損失 | dB | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.5 | ≤0.5 |
| 均等性 | dB | ≤0.8 | ≤0.8 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 |
| リターン・ロス | dB | ≥55 | ||||||
| 指向性 | dB | ≥55 | ||||||
| 働く/保管温度 | ℃ | -40~+85 | ||||||
PLCの光学ディバイダーの1×N光学特徴
| 変数 | 単位 | 指示しなさい | ||||||
| 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | ||
| 働く帯域幅 | nm | 1260~1610 | ||||||
| 挿入損失 | dB | ≤3.8 | ≤7.2 | ≤10.5 | ≤13.8 | ≤17.1 | ≤20.1 | ≤23.7 |
| 分極の関連の損失 | dB | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 |
| 均等性 | dB | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 |
| リターン・ロス | dB | ≥55 | ||||||
| 指向性 | dB | ≥55 | ||||||
| 働く/保管温度 | ℃ | -40~+85 | ||||||
