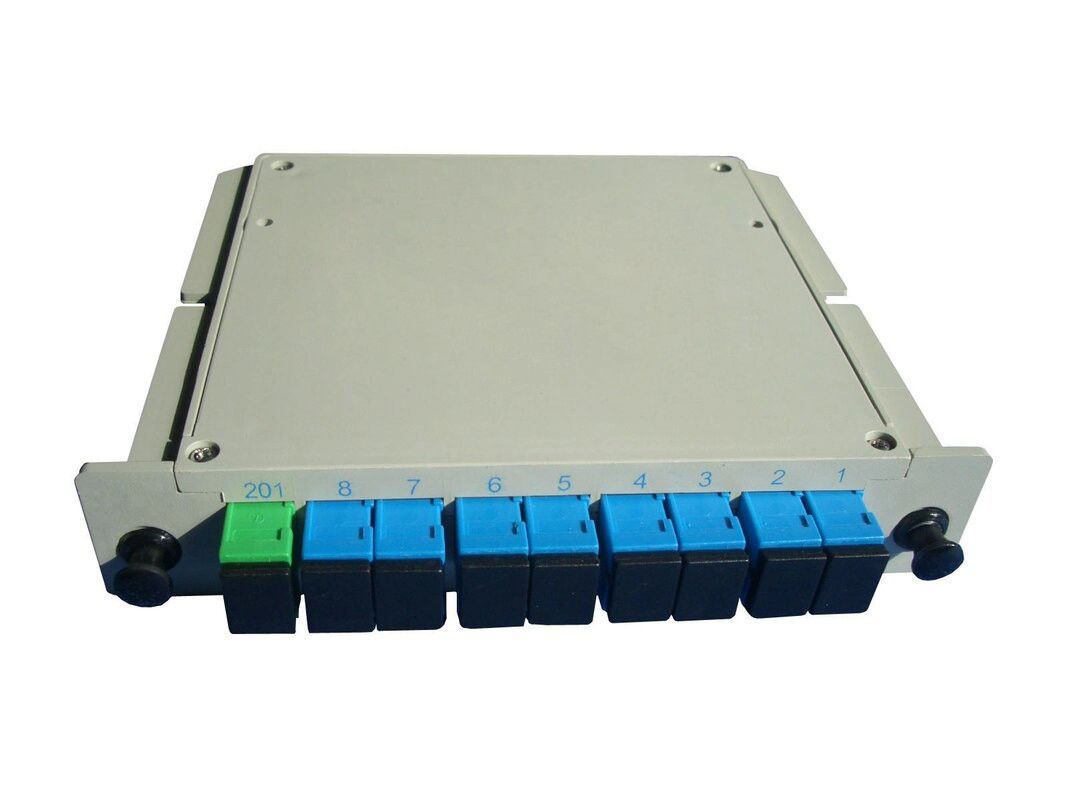

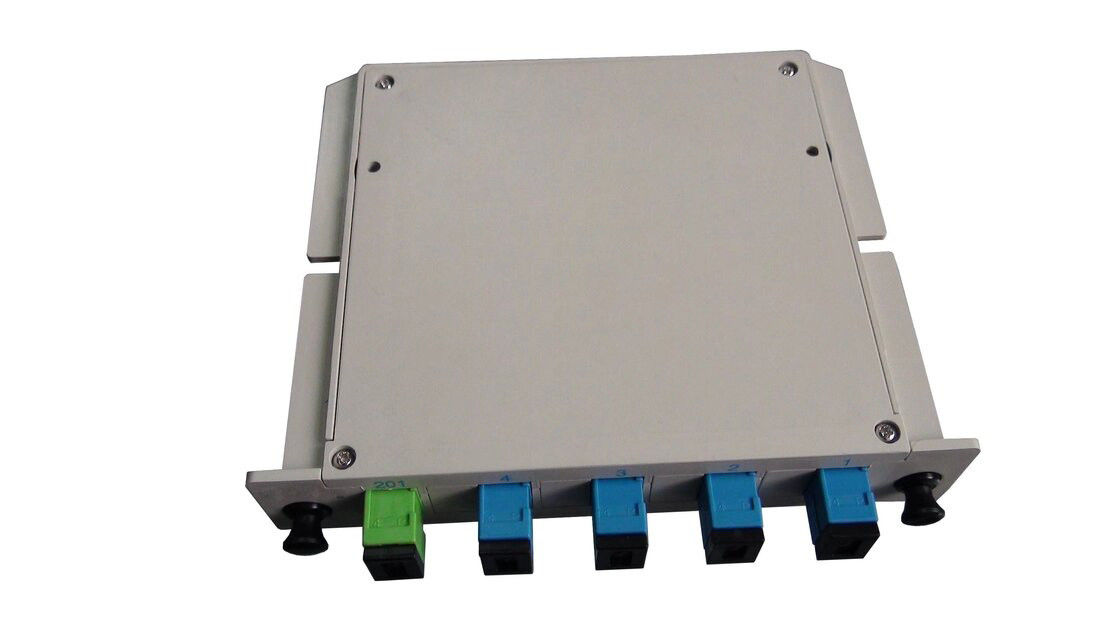

SC UPCのコネクターが付いている繊維光学のディバイダーの挿入物のタイプ光学ディバイダー
製品の説明
2つのタイプのPLCのディバイダーがある1xNおよび2xNの。それは1-2の入力からの多数の出力に均一に光シグナルを分ける。ディバイダーは反対方向で1つの2つの繊維に多数信号を結合するために作動させることができる。番号付けは各出力の永久的な印と左舷同一証明を楽にするために付く。
利点は均一光学配分、低い挿入損失、低い分極の損失、ハイ リターンの損失、高い信頼性、安定性が高い、等。光ファイバーのコネクターの様式にFC、SCおよびLCがある。
技術的な変数
| モデル仕様（書） | モデルを分類しなさい | 外のサイズ（mm） |
| CP-PLC41 （SC） | 1:4の光学インサータ、SC/UPCのコネクター | 130×100×25 |
| CP-PLC41 （LC） | 1:4の光学インサータ、LC/UPCのコネクター | 130×100×25 |
| CP-PLC81 （SC） | 1:8の光学インサータ、SC/UPCのコネクター | 130×100×25 |
| CP-PLC81 （LC） | 1:8の光学インサータ、LC/UPCのコネクター | 130×100×25 |
| CP-PLC161 （SC） | 1:16の光学インサータ、SC/UPCのコネクター | 130×100×50 |
| CP-PLC161 （LC） | 1:16の光学インサータ、LC/UPCのコネクター | 130×100×50 |
| CP-PLC321 （SC） | 1:32、光学インサータSC/UPCのコネクター | 267×100×50 |
| CP-PLC321 （LC） | 1:32の光学インサータ、LC/UPCのコネクター | 267×100×50 |
| CP-PLC641 （LC） | 1:64の光学インサータ、LC/UPCのコネクター | 267×100×100 |
| CP-PLC641 （SC） | 1:64の光学インサータ、SC/UPCのコネクター | 267×100×100 |
| CP-PLC1281 （SC） | 1:128の光学インサータ、SC/UPCのコネクター | 404×100×100 |
PLCの光学ディバイダーの2×N光学特徴
| 変数 | 単位 | 指示しなさい | ||||||
| 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 | ||
| 働く帯域幅 | nm | 1260~1610 | ||||||
| 挿入損失 | dB | ≤4.0 | ≤7.5 | ≤10.8 | ≤14.1 | ≤17.4 | ≤20.4 | ≤24.0 |
| 分極の関連の損失 | dB | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.5 | ≤0.5 |
| 均等性 | dB | ≤0.8 | ≤0.8 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 |
| リターン・ロス | dB | ≥55 | ||||||
| 指向性 | dB | ≥55 | ||||||
| 働く/保管温度 | ℃ | -40~+85 | ||||||
PLCの光学ディバイダーの1×N光学特徴
| 変数 | 単位 | 指示しなさい | ||||||
| 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | ||
| 働く帯域幅 | nm | 1260~1610 | ||||||
| 挿入損失 | dB | ≤3.8 | ≤7.2 | ≤10.5 | ≤13.8 | ≤17.1 | ≤20.1 | ≤23.7 |
| 分極の関連の損失 | dB | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 |
| 均等性 | dB | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 |
| リターン・ロス | dB | ≥55 | ||||||
| 指向性 | dB | ≥55 | ||||||
| 働く/保管温度 | ℃ | -40~+85 | ||||||
プロダクト映像
